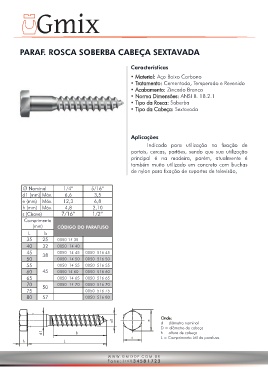

Page 179 - CATÁLOGO - 2018-

PARAF. ROSCA SOBERBA CABEÇA SEXTAVADA

Características

• Material: Aço Baixo Carbono
• Tratamento: Cementado, Temperado e Revenido
• Acabamento: Zincado Branco
• Norma Dimensões: ANSI B. 18.2.1
• Tipo da Rosca: Soberba
• Tipo da Cabeça: Sextavada

Aplicações

Indicado para utilização na fixação de
portais, cercas, portões, sendo que sua utilização
principal é na madeira, porém, atualmente é
também muito utilizado em concreto com buchas
de nylon para fixação de suportes de televisão,

Ø Nominal 1/4” 5/16”
d1 (mm) Máx. 6,6 3,5
e (mm) Máx. 12,3 6,8
h (mm) Máx. 4,8 2,10
s (Chave) 7/16” 1/2”
Comprimento
(mm) CÓDIGO DO PARAFUSO
L b
35 25 0050 14 35
40 32 0050 14 40
45 0050 14 45 0050 516 45
38
50 0050 14 50 0050 516 50
55 0050 14 55 0050 516 55
60 45 0050 14 60 0050 516 60
65 0050 14 65 0050 516 65
70 0050 14 70 0050 516 70
50
75 0050 516 75
80 57 0050 516 80

d1 e
d = diâmetro nominal
D = diâmetro da cabeça
d1 b h = altura de cabeça
s L = Comprimento útil do parafuso
h L
