Page 164 - CATÁLOGO - 2018-
P. 164

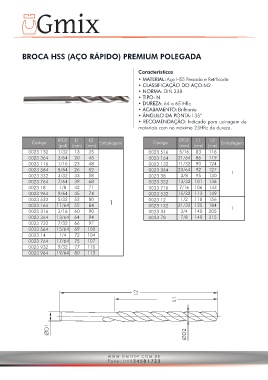

BROCA HSS (AÇO RÁPIDO) PREMIUM POLEGADA
Características
• MATERIAL: Aço HSS Fresado e Retificado
• CLASSIFICAÇÃO DO AÇO: M2
• NORMA: DIN 338
• TIPO: N
• DUREZA: 64 a 65 HRc
• ACABAMENTO: Brilhante
• ÂNGULO DA PONTA: 135°
• RECOMENDAÇÃO: Indicado para usinagem de
materiais com no máximo 23HRc de dureza.
ØD2 L1 L2 ØD2 L1 L2
Código Embalagem Código Embalagem
(pol) (mm) (mm) (mm) (mm) (mm)
0023 132 1/32 13 35 0023 516 5/16 83 116
0023 364 3/64 20 45 0023 164 21/64 86 119
0023 116 1/16 23 48 0023 132 11/32 90 124
0023 564 5/64 26 52 0023 364 23/64 92 127
1
0023 332 3/32 33 58 0023 38 3/8 95 130
0023 764 7/64 39 68 0023 332 13/32 101 136
0023 18 1/8 42 71 0023 716 7/16 106 143
0023 964 9/64 45 74 0023 532 15/32 113 149
0023 532 5/32 52 80 0023 12 1/2 118 156
0023 164 11/64 55 84 1 0023 132 21/32 125 184 1
0023 316 3/16 60 90 0023 34 3/4 140 205
0023 364 13/64 64 94 0023 78 7/8 140 215
0023 732 7/32 66 97
0023 564 15/64 69 100
0023 14 1/4 72 104
0023 764 17/64 75 107
0023 932 9/32 77 110
0023 964 19/64 80 113
L2
L1
ØD1 ØD2
