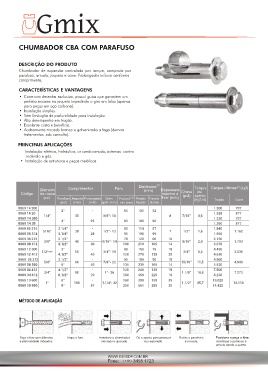

Page 170 - CATÁLOGO - 2018-
P. 170
CHUMBADOR CBA COM PARAFUSO
DESCRIÇÃO DO RODUTOP
Chumbador de expansão controlada por torque, composto por
parafuso, arruela, jaqueta e cone. Prolongador incluso conforme
comprimento.
CARACTERÍSTICAS E VANTAGENS
• Cone com desenho exclusivo, possui guias que garantem um
perfeito encaixe na jaqueta impedindo o giro em falso (apenas
para peças em aço carbono).
• Instalação simples.
• Sem limitação de profundidade para instalação.
• Alto desempenho em tração.
• Excelente custo e benefício.
• Acabamento zincado branco e galvanizado a fogo (demais
tratamentos sob consulta).
PRINCIPAIS APLICAÇÕES
Instalação elétrica, hidráulica, ar condicionado, sistemas contra
incêndio e gás.
• Instalação de estruturas e peças metálicas.
(3)
Distâncias (2)
Diâmetro Comprimentos Furo (mm) Espessura Torque Cargas últimas (kgf)
de
Código da rosca máxima à Chave aperto
(pol)
(pol) Parafuso Jaqueta Prolongador Diâm. Profund. (1) Fixador Fixador fixar (mm) (kgf.m) Tração Corte
(pol) (mm) (mm) (pol - mm) min (mm) Fixador Borda
0069 14 200 1.200 707
2” - 55 105 52
0069 14 20 1.325 877
1/4” 35 3/8”- 10 8 7/16” 0,6
0069 14 300 1.220 707
3” 25 85 180 90
0069 14 30 1.390 877
0069 56 214 2.1/4” - 65 114 57 1.840
5/16” 38 1/2”- 13 7 1/2” 1,6 1.162
0069 56 314 3.1/4” 28 95 198 99 1.950
0069 38 212 2.1/2” - 70 120 60 16 2.150
3/8” 40 9/16”- 14 9/16” 2,9 1.703
0069 38 312 3.1/2” 30 100 210 105 14 3.070
0069 12 300 3” - 80 150 75 18 4.450
1/2”*** 50 3/4”- 19 3/4” 5,6 3.030
0069 12 412 4.1/2” 40 120 270 135 20 4.630
0069 58 312 3.1/2” - 95 180 90 18 4.800
5/8” 60 7/8”- 22 15/16” 11,5 4.933
0069 58 500 5” 50 135 330 165 14 5.520
0069 34 412 4.1/2” - 120 240 120 19 7.500
3/4” 80 1”- 26 1.1/8” 18,8 7.273
0069 34 612 6.1/2” 70 180 450 225 10 8.230
0069 10 600 6” - 160 300 150 35 10.020
1” 100 1.1/4”- 32 1.1/2” 35,7 13.110
0069 10 900 9” 87 250 561 280 30 14.420
MÉTODO DE APLICAÇÃO
Faça o furo com diâmetro Limpe o furo. Introduza o chumbador Dê o aperto para provocar Retire o parafuso Posicione a peça a fixar,
e profundidade indicados. montado e ajustado. sua expansão. e arruela. recoloque o parafuso e
arruela dando o aperto.
